Главная / Каталог проектов / 315-001-П

Просмотр
  • 315-001-П Проект двухэтажного дома, гараж, просторный коттедж из кирпича, Актобе
  • 315-001-П Проект двухэтажного дома, гараж, уютный дом из кирпича, Костанай
  • 315-001-П Проект двухэтажного дома, гараж, уютный домик из кирпича, Уральск
  • 315-001-П Проект двухэтажного дома и гаражом, классический домик из кирпича, Атырау

  • 315-001-П Проект двухэтажного дома и гаражом, огромный загородный дом из кирпича, Усть-Каменогорск
  • 315-001-П Проект двухэтажного дома и гаражом, современный коттедж из кирпича, Атырау
  • 315-001-П Проект двухэтажного дома и гаражом, большой домик из кирпича, Туркестан
  • 315-001-П Проект двухэтажного дома и гаражом, уютный коттедж из кирпича, Караганда
Стоимость проекта

Дополнительные услуги:






Купить проект сейчас


Общая площадь дома : 314 м2
Жилая площадь : 114,3 м2
Габариты застройки : 14,3 х 26,3 м
Перекрытие: сборная ж/б плита
Количество этажей : 2
Цокольный этаж: нет

Фундамент: свайный
Отделка цоколя: камень
Материал стен: кирпич 380 мм, утеплитель
Отделка фасада: лицевой кирпич
Кровля: гибкая черепица
Гараж: 1 машина

Высота этажа – 3,3м
Состав помещений, м2
Тамбур – 4,62
Шкаф встроенный – 1,70
Прихожая – 5,90
Холл – 18,21
Кухня – 19,60
Гостиная-столовая – 39,20
Санитарный узел – 6,00
Жилая комната – 20,00
Жилая комната – 20,00
Котельная – 8,80
Лестница – 11,20
Гараж – 32,80

Итого: 188,03

Высота этажа – 3м
Состав помещений, м2
Холл – 12,30
Детская комната – 20,75
Детская комната – 11,35
Шкаф встроенный – 1,45
Жилая комната – 20,66
Спальня – 21,54
Гардеробная – 15,50
Санитарный узел – 6,00
Ванная комната – 12,30
Сауна – 4,29

Итого: 126,14






Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 315-001-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай,
  4. Схема расположения ростверка (опалубка)
  5. Схема расположения ростверка (армирование)
  6. Разрез 2-2...5-5
  7. Кпр - 1...Кпр - 8, Кпр
  8. Кпр - 9...Кпр - 14, Кпр
  9. Общие данные на фундамент, общая спецификация на фундамен, ведомость расхода стали на фундамент
  10. План плит перекрытия на отм. -0,450 (низ плит)
  11. План плит перекрытия на отм. +3,000 (низ плит)
  12. План плит перекрытия на отм. +6,650 (низ плит)
  13. Участок монолитный Ум -1,Ум - 2
  14. Участок монолитный Ум -3, балка металлическая Бм - 1
  15. Закладная деталь Мн - 1, сетка С - 1
  16. Спецификация и ведомость расхода стали на перекрытия
  17. Перемычки 1-го этажа
  18. Перемычки 1-го этажа, спецификация на перемычки
  19. Балка монолитая Бмн - 1
  20. Разрез 1-1...4-4
  21. Каркас пространственный Кпр - 1
  22. Терасса в осях 1-3/ Б-В
  23. Крыльцо в осях 3-4/ Д
  24. Крыльцо в осях 6-7/ Б-В
  25. Лестница в осях 4-5/ В-Г
  26. Лестничный марш Л-2, Л-3
  27. Лестничный марш Л-4
  28. План кровли
  29. План стропил 1-го яруса
  30. План стропил 2-го яруса
  31. План диагональных стропильных ног и коньковых балок, узел 7
  32. План мауэрлатов, прогонов и стоек
  33. Разрез 1-1...4-4
  34. Узел 1...5
  35. Узел 6,8,9
  36. Спецификация, общие указания
В альбоме 36 листов.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
  •
  • Язык проекта: Русский;
  •
  • Система едениц измерений в проекте: метрическая;

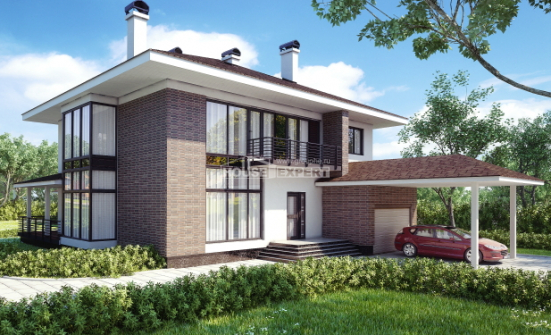

Проект кирпичного дома с гаражом

Строгие формы и лаконичный дизайн фасада – вот, чем отличается этот дом от других проектов двухэтажных домов из кирпича. При желании заказчик может изменить цвет стен: облицовочный кирпич нового поколения бывает различных фактур, цветов и оттенков. Так что заказчик может экспериментировать.

А на проекты двухэтажных домов из кирпича из нашего каталога мы предлагаем обратить внимание тех, кто ищет вариант с удобной планировкой помещений для себя и своей семьи.

На первом этаже располагаются две жилые комнаты, большая гостиная, которая совмещена со столовой и кухней. Также имеется сквозной проход на участок через дом. На втором этаже есть сауна, четыре жилые комнаты, причем в одной из них большая гардеробная и отдельный санузел.

Если существующая планировка не до конца вас устраивает, то наши коттеджи из кирпича могут быть изменены. Проектная группа в самые короткие сроки сможет внести необходимые корректировки в рабочую документацию.

Это проект кирпичного дома с гаражом. Причем, по задумке архитектора, из гаража можно войти в холодный тамбур дома. Таким образом, хозяевам не придется лишний раз выходить на улицу.

На нашем сайте размещены проекты домов на любой вкус, Вы точно найдете свой будущий дом.
