Главная страница / Каталог проектов / 155-009-П

Просмотр

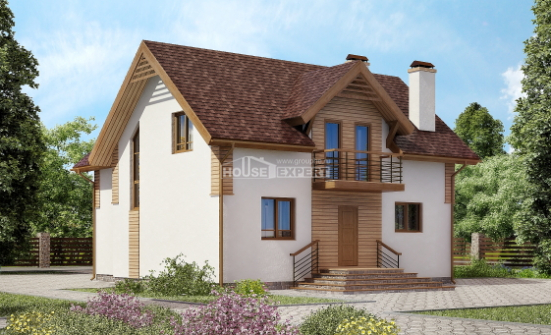

  • 155-009-П Проект двухэтажного дома с мансардным этажом, скромный дом из блока Уральск, House Expert
  • 155-009-П Проект двухэтажного дома с мансардным этажом, простой домик из газобетона Костанай, House Expert
  • 155-009-П Проект двухэтажного дома с мансардой, недорогой домик из пеноблока Кокшетау, House Expert
  • 155-009-П Проект двухэтажного дома с мансардой, экономичный домик из газосиликатных блоков Усть-Каменогорск, House Expert

  • 155-009-П Проект двухэтажного дома мансардный этаж, современный дом из керамзитобетонных блоков Талдыкорган, House Expert
  • 155-009-П Проект двухэтажного дома с мансардным этажом, красивый коттедж из керамзитобетонных блоков Рудный, House Expert
  • 155-009-П Проект двухэтажного дома с мансардным этажом, современный домик из поризованных блоков Уральск, House Expert
  • 155-009-П Проект двухэтажного дома мансардой, красивый загородный дом из бризолита Петропавловск, House Expert
Стоимость проекта
378 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :159,66 м2
Габариты застройки :12,8 x 12,2 м
Количество этажей :2
Цокольный этаж:нет
Гараж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:утеплитель 100 мм, блок 400 мм

Проект дома 155-009-П. 1 этаж Проект дома 155-009-П. 1 этаж
1 этаж
Высота этажа: 2,7 м
Состав помещений, м2
Гостиная 24,4
Кухня 16,29
Котельная 8,44
Лестница 8,25
Холл 12,69
Гардеробная 2,53
Сан. узел 4,35
Жилая комната 9,13
Тамбур 3,92
Итого: 90,00

Проект дома 155-009-П. 2 этаж Проект дома 155-009-П. 2 этаж
2 этаж
Высота этажа: 1,6-4,3 м
Состав помещений, м2
Спальня 13,55
Спальня 19,26
Спальня 19,26
Холл 7,12
Ванная 8,44
Кладовая 2,03
Итого: 69,66




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 155-009-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-7Фасад А-ЖФасад 7-1Фасад Ж-АВедомость декоративных элементовРазрез 1-1, Узел 4Разрез 2-2, Узел 2Узлы и сеченияСечения вентканалов на отм. +3,000Сечения вентканалов на отм. +6,000Развертка вентканаловВедомость оконВедомость оконно-дверных конструкцийПерспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
ТитулВедомость рабочих чертежейСхема расположения буронабивных свай. Разрез 1-1Схема монолитного ростверка (опалубка). Разрез 1-1...3-3Схема монолитного ростверка (армирование). Разрез А-А...В-ВПримечание. СпецификацияПлан перекрытия на отм. -0,450. Разрез 1-1, 2-2Монолитное крыльцо МК-1. Монолитное крыльцо МК-2.План перекрытия на отм. +2,700. Разрез 1-1...4-4. Узел аМонолитная лестница МЛ 1Спецификация на устройство перекрытий и крылецПлан перемычек 1-го этажа. Пж-1. СпецификацияПлан перемычек 2-го этажа. Пж-2. СпецификацияПлан кровлиПлан мауэрлатов, диаг. стропил и коньковых балок. Узел А,Б. а-аПлан стропил. Узел В...ДРазрез 1-1, 2-2Вид 3. Узел Е, ЖВид 4. Узел ИПлан навесов в осях А, 3-4. Вид 5Указания по защите деревянных к-ций. Потребности материалов

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
